【Unity】Image Type Sliced の画像に Filled を適応する

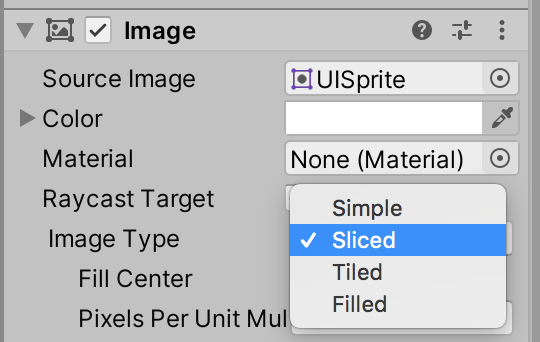

Image Type は 一つしか選べないため Slice された画像を利用してゲージっぽい見た目にしようとしてもできない

そのため、BaseMeshEffect を利用して、Image を Sliced に設定し、Filledの対応を時前で用意する

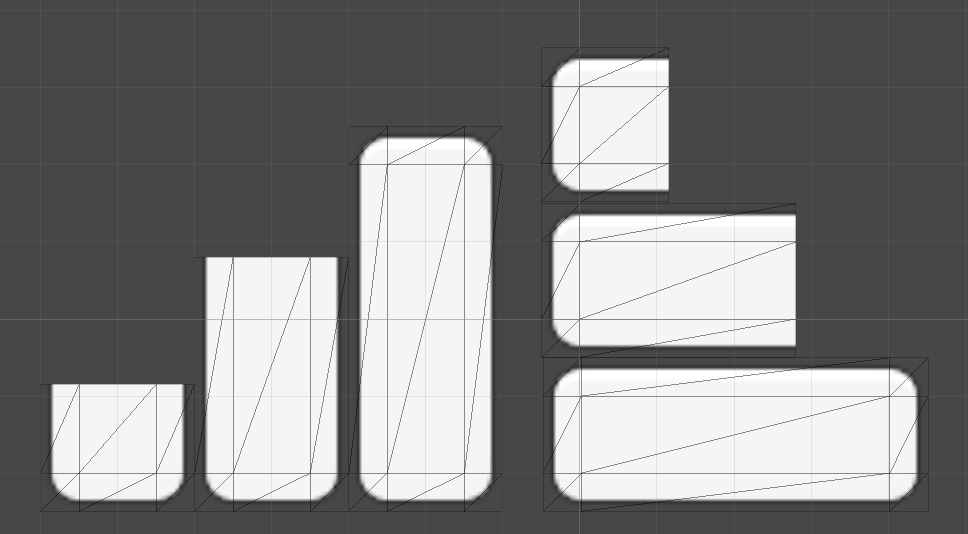

これを利用すると このように Slice された画像に対して Filled の対応ができている

ゲージの増加の向きも変更できる

using System.Collections.Generic;
using System.Linq;
using UnityEngine;
using UnityEngine.UI;

[RequireComponent(typeof(Image))]
public class ImageFilled : BaseMeshEffect
{
    [SerializeField]
    [Range(0f, 1f)]
    private float _fillAmount;

    [SerializeField]
    private GridLayoutGroup.Axis _axis;

    [SerializeField]
    private bool isReverse;

    public float FillAmount
    {
        get { return _fillAmount; }
        set
        {
            _fillAmount = Mathf.Clamp01(value);
            graphic.SetVerticesDirty();
        }
    }

    private List<UIVertex> _vertexList = new List<UIVertex>();

    public override void ModifyMesh(VertexHelper helper)
    {
        _vertexList.Clear();
        helper.GetUIVertexStream(_vertexList);
        var axisIndex = (int) _axis;
        var minMax = new Vector2(
            _vertexList.Select(v => v.position[axisIndex]).Min(),
            _vertexList.Select(v => v.position[axisIndex]).Max()
        );

        var minIndex = isReverse ? 1 : 0;
        var maxIndex = isReverse ? 0 : 1;

        var targetPos = Mathf.Lerp(minMax[minIndex], minMax[maxIndex], _fillAmount);

        for (var index = 0; index < _vertexList.Count; index += 6)
        {
            var minMaxUV = new Vector2(_vertexList[index].uv0[axisIndex], _vertexList[index].uv0[axisIndex]);
            var minMaxPos = new Vector2(_vertexList[index].position[axisIndex], _vertexList[index].position[axisIndex]);
            for (var i = 1; i < 6; i++)
            {
                if (minMaxUV[0] > _vertexList[index + i].uv0[axisIndex])
                    minMaxUV[0] = _vertexList[index + i].uv0[axisIndex];
                if (minMaxUV[1] < _vertexList[index + i].uv0[axisIndex])
                    minMaxUV[1] = _vertexList[index + i].uv0[axisIndex];
                if (minMaxPos[0] > _vertexList[index + i].position[axisIndex])
                    minMaxPos[0] = _vertexList[index + i].position[axisIndex];
                if (minMaxPos[1] < _vertexList[index + i].position[axisIndex])
                    minMaxPos[1] = _vertexList[index + i].position[axisIndex];
            }
            for (var i = 0; i < 6; i++)
            {
                var vertex = _vertexList[index + i];
                if (!(_fillAmount < Mathf.InverseLerp(minMax[minIndex], minMax[maxIndex], vertex.position[axisIndex])))
                    continue;

                var pos = vertex.position;
                pos[axisIndex] = targetPos;
                vertex.position = pos;
                var uv = vertex.uv0;
                uv[axisIndex] = Mathf.Lerp(minMaxUV[minIndex], minMaxUV[maxIndex], Mathf.InverseLerp(minMaxPos[minIndex], minMaxPos[maxIndex], pos[axisIndex]));
                vertex.uv0 = uv;
                _vertexList[index + i] = vertex;
            }
        }

        helper.Clear();
        helper.AddUIVertexTriangleStream(_vertexList);
    }
}
